抗震支吊架质量的制作标准

发布日期：2019-12-07 作者：ly 点击：

抗震支架规划根据：主要选用的规范标准

（1）《修建抗震规划规范》（GB50011-2010）

（2）《修建机电工程抗震规划规范》（ GB50981-2014）

（3）《修建机电设备抗震支吊架通用技能条件》（CJ/T 476-2015）（4）《抗震支吊架装置及检验规程》（ CECS420：2015）（5）《混凝土用胀大型、扩孔型修建锚栓》（ JG 160-2004）（6）《修建抗震规划规范》（GB50011-2010）

（7）《修建机电工程抗震规划规范》（ GB50981-2014）

（8）《修建机电设备抗震支吊架通用技能条件》（CJ/T 476-2015）

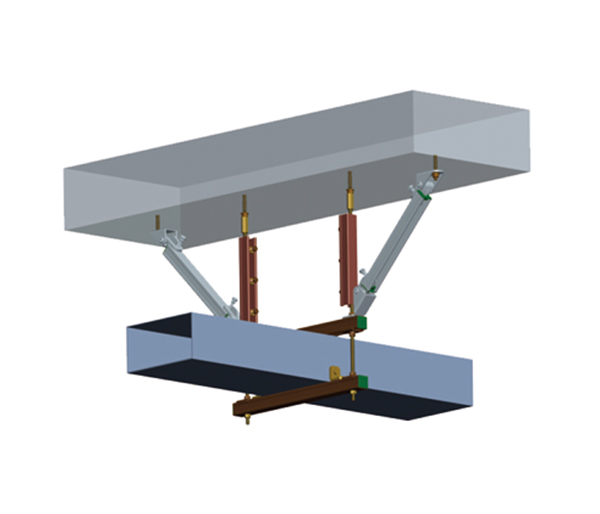

风管抗震支吊架

规划规模：

（1）重力大于 1.8kN 的设备；

（2） DN65 以上的生活给水、消防管道等体系；

（3）矩形截面面积大于等于 0.38 m2 和圆形直径大于等于 0.7m 的风管体系；（4）内径大于等于 60mm 的电气配管及重力大于等于 150N/m 的电缆梯架、电缆槽盒、母线槽；（5）防排烟风道、事故通风风道及相关设备；（6）吊杆长度小于 300mm 的悬吊管道可不进行抗震规划。此规划规模内，（ 5）是有必要执行的，规范内的强条。

抗震支架规划要求： 1、基本要求

（1）每段水平直管道应在两头设置侧向抗震支吊架

（2）当两个侧向抗震支吊架距离超越最大规划距离时，应在中心增设侧向抗震支吊架。例如：刚性衔接金属管道长为24m，侧向抗震支吊架最大距离12m，首先于两头加设侧向支撑，再顺次按12m 设置侧向支撑。

（3）每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超越最大规划距离时，应按《修建机电工程抗震规划规范》第8.2.3 条要求距离顺次增设纵向抗震支吊架。例如：刚性衔接金属管道长为36m，按最大24m 的距离顺次设置纵向支撑，直至一切支撑距离均满足要求。

（4）刚性衔接的水平管道，两个相邻的加固点间允许纵向偏移，水管不得超越最大侧向支吊架距离的 1/16，风管不得超越其宽度的两倍。

（5）水平管线在转弯处0.6m规模内设置侧向抗震支吊架。若斜撑直接作用于管线，其可作为另一侧管线的纵向抗震支吊架。

例如：纵向抗震支吊架最大距离24m,侧向抗震支吊架最大距离为12m，则双向抗震支吊架距下一纵向抗震支吊架距离为:(24+12)/2+0.6=18.6m

（6）门型抗震支架应至少有一个侧向抗震支撑或两个纵向抗震支撑。 2、规划过程

过程一 : 确认抗震支架的位置和取向。过程二：确认规划荷载要求。过程三：挑选正确的抗震支吊架形状、尺度以及最大长度。基于抗震支架与结构的衔接安置、架杆与垂直方向的夹角、以及计算出的规划荷载，挑选抗震支吊架的类型、尺度以及最大长度。过程四：根据过程二的规划载荷和架杆与垂直方向的夹角，件类型和标准将抗震支吊架固定在修建物结构上。
