你会抗震支架布点吗？

发布日期：2020-06-10 作者：kf 点击：

抗震支架可在地震中给予机电各体系充沛保护，可用于抵抗来自水平及垂直方向的地震力的损坏。

抗震支架

抗震支架是以地震力为主要荷载的抗震支撑体系，针对的是遭遇到设防烈度的地震时能将管道及设备发生的地震作用传到结构体上的一种抗震支撑措施。

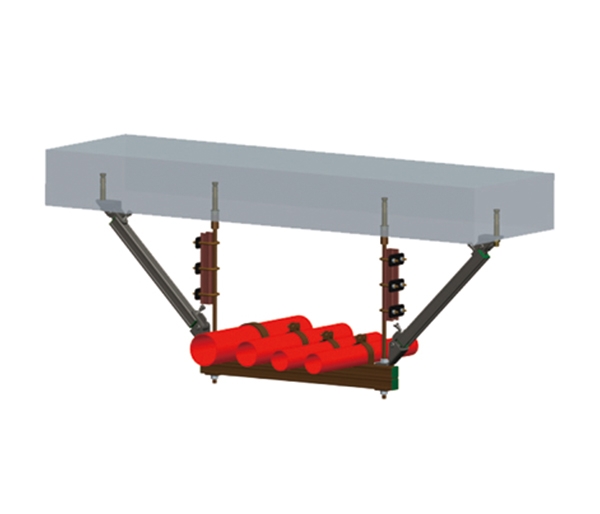

抗震支架的方式和承重支吊架一样也有很多种，主要有：单管抗震支吊架、门型多管抗震支吊架、电气体系管道抗震支吊架、风管抗震支吊架、归纳管道抗震支吊架、及设备抗震支吊架等。

目前国内机电抗震布点规划主要是参照《修建抗震规划标准》（GB50011-2011）第3.7.1强条：“非结构构件，包括修建非结构构件和修建隶属机电设备，本身及其与结构主体的衔接应进行抗震规划。”和第13章及《修建机电工程抗震规划标准》（GB50981-2014）等标准内容。机电抗震加固的基本原理是：经过对机电管线及设备的地震力进行核算，并对管线及设备与修建构体的衔接进行抗震加固并对其进行抗震验算，使机电管线及设备与修建结构体建立可靠衔接，可将机电管线及设备接受的地震作用悉数传递到结构体上，使其遭遇到设防烈度的地震影响后能迅速恢复运转，进而到达减少和尽量避免次生灾害、尽快恢复修建物运用功能的目的。其主要的规划步骤是对管道及设备进行布点→逐一力学核算及选型→逐点验算直至各点均满意抗震设防要求。

抗震支架布点要求

1、防排烟风道、事端通风风道抗震支撑最大规划距离9米，纵向抗震支撑最大规划距离18米；

2、管道两头设置侧向抗震支撑，抗震支撑距离超过最大规划距离时，应在中间增设抗震支撑。

3、水平管线在转弯处0.6m范围内须设置侧向抗震支撑。

4、门型抗震斜撑必须至少由一个侧向支撑或两个纵向支撑组成。

5、实践距离需经核算进行调整。

6、节点分布需考虑管径转变和旁通等因素。

7、荷载及长细比将影响节点分布。
